Ajax Relay

Ajax Relay Jeweller

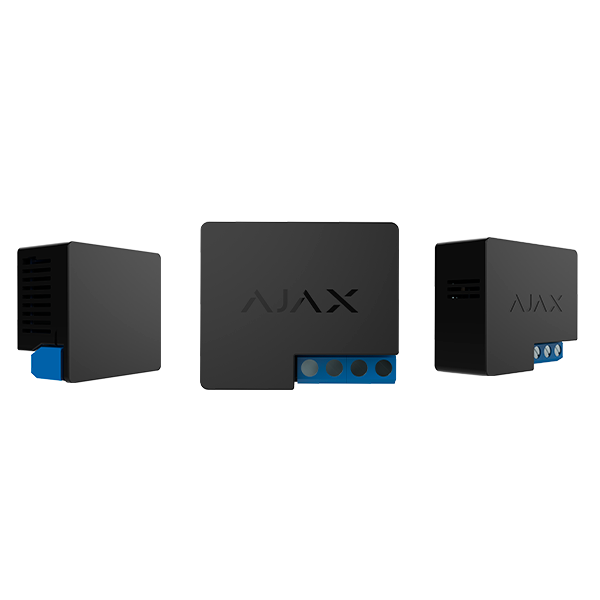

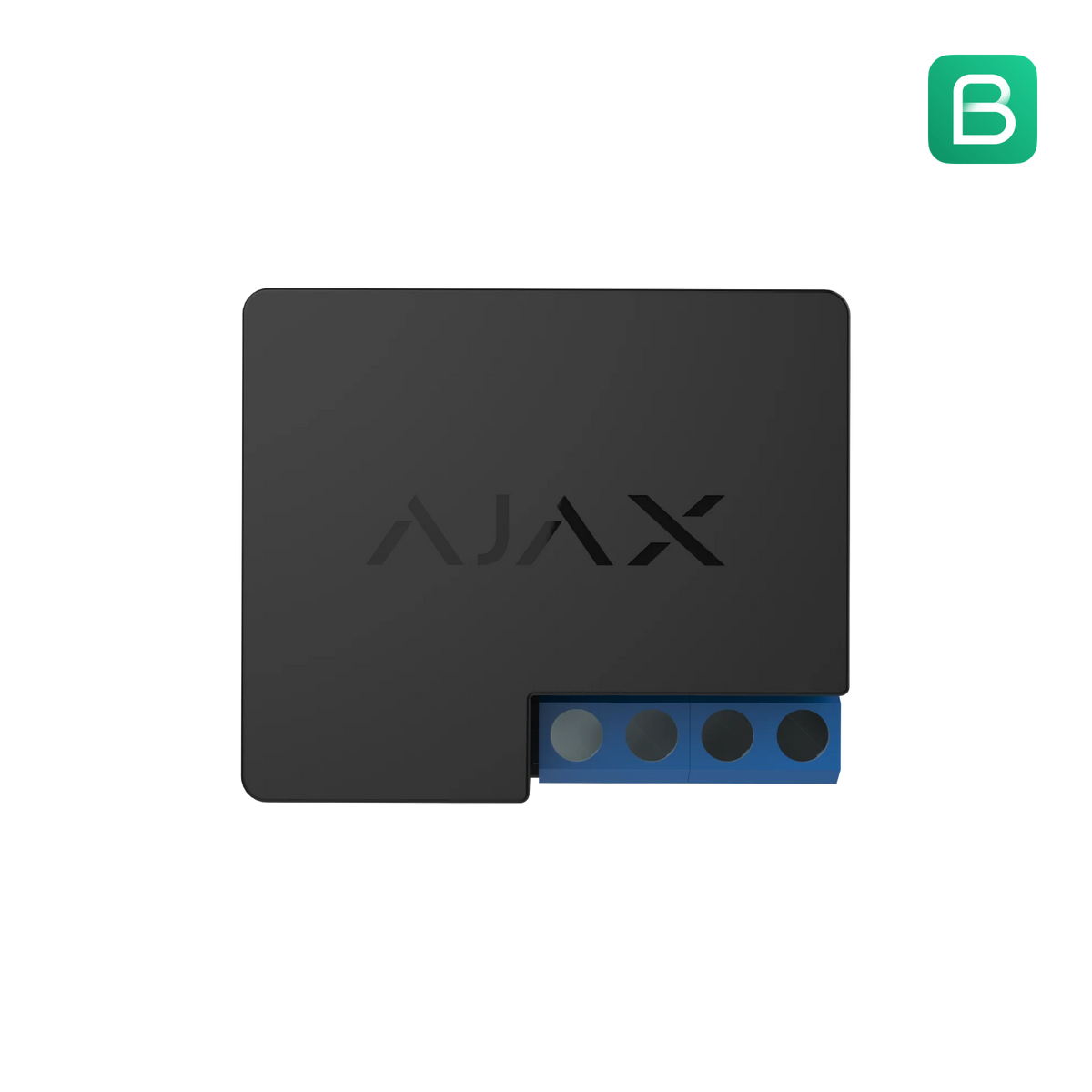

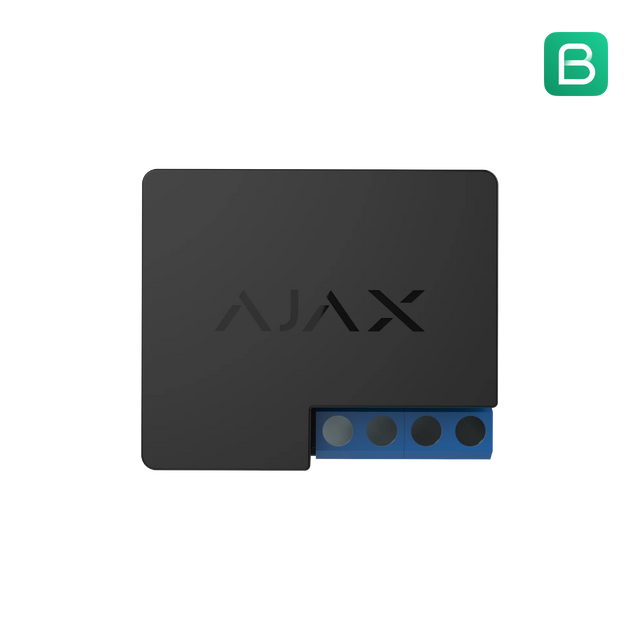

Ajax Relay Jeweller er et trådløst relæ med potentialfrie kontakter til fjernstyring af elektriske enheder og kredsløb. Det kompakte modul kan styres via Ajax-apps, Button eller automatiseringsscenarier og kan blandt andet anvendes til elektriske låse, porte, ventiler og andre elektriske installationer.

Trådløs styring og automatisering

Relay Jeweller har potentialfrie (dry contact) kontakter, som er galvanisk adskilt fra modulets strømforsyning. Det gør det muligt at styre forskellige typer kredsløb uafhængigt af relæets egen forsyningsspænding.

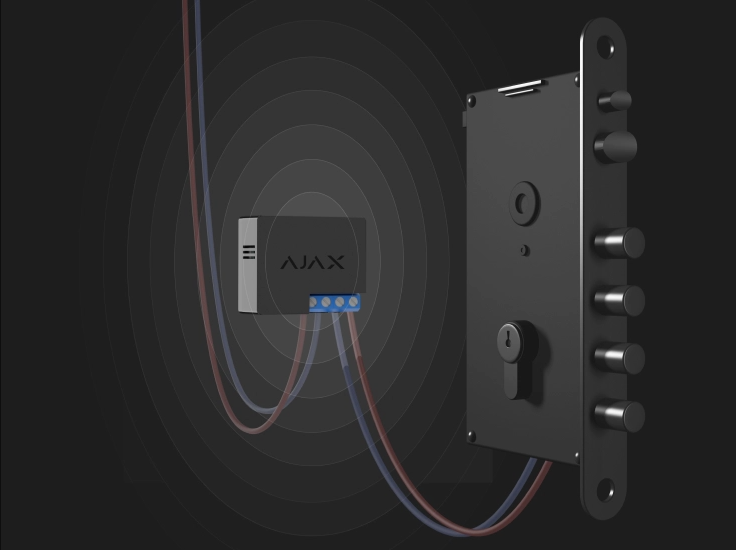

Relæet kan konfigureres som normalt åbent (NO) eller normalt lukket (NC) og fungerer i enten bistabil eller pulstilstand. Pulstiden kan indstilles fra 1 til 255 sekunder. Via Ajax-automatiseringsscenarier kan Relay eksempelvis styre vandventiler, elektriske låse, porte, røgkanoner, adgangskontrol eller motoriserede gardiner og rullegardiner.

Specifikationer

• Type: Trådløst relæ med potentialfrie kontakter
• Kommunikation: Jeweller
• Kommunikationsrækkevidde: Op til 1.000 m i frit terræn
• Kontakttype: Potentialfri (dry contact)
• Kontaktstatus: NO / NC
• Relætilstande: Bistabil og puls
• Pulstid: 1–255 sek.
• Automatiseringsscenarier: Ja
• Strømforsyning: 7–24 V DC
• Anbefalet strømforsyning: 12 eller 24 V DC
• Maks. belastningsstrøm: 5 A ved 24 V DC / 13 A ved 230 V AC
• Maks. udgangseffekt: Op til 2,5 kW ved 230 V AC
• Standbyforbrug: Op til 1 W
• Spændingsbeskyttelse: Under 6,5 V / over 36,5 V DC
• Temperaturbeskyttelse: Over +65 °C ved installationsstedet / over +85 °C internt
• Kompatibilitet: Alle Ajax-hubs og radio-range extenders
• Montering på DIN-skinne: Muligt med DIN Holder*
• Kapslingsklasse: IP20
• Driftstemperatur: -20 °C til +64 °C
• Driftsfugtighed: Op til 85 %, ikke-kondenserende
• Mål: 39 × 33 × 18 mm
• Vægt: 25 g
• Farve: Sort

*DIN Holder købes separat.
